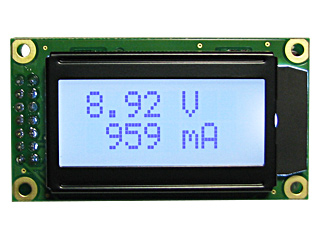

	EK-SVAL0013PW-10V-I1A Встраиваемый цифровой ампервольтметр DC 10 В / 1 А.

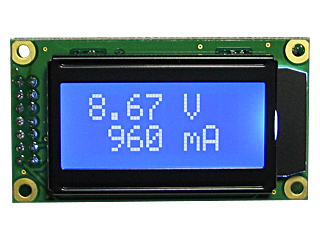

	EK-SVAL0013NW-10V-I1A Встраиваемый цифровой ампервольтметр DC 10 В / 1 А.

  Ампер-вольтметр на индикаторе ИЖЦ5-4/8 может измерять силу тока до 10 А или напряжение от 4 до 40 Вольт. Питание вольтметра осуществляется от измеряемого напряжения. Прибор может одновременно отображать только один из режимов.
  Красный провод - это положительные полюс, а чёрный провод - отрицательный...

 Переключение между режимами:
  • Если контакты (см. фото) разомкнуты (при включении), то прибор работает в режиме Амперметра;
  • Если контакты замкнуты (при включении), то прибор работает в режиме Вольтметра;
Для увеличения нажмите на картинку


  Чтобы переключить прибор из режима в режим нужно кроме замыкания/размыкания контактов отключить и снова включить питание прибора.

 Назначение контактов:
  • Вход 4...40 В - Подключается к источнику питания;
  • Выход Амперметра:
    •• В режиме Вольтметра - не используется;
    •• В режиме Амперметра - нужно включить в разрыв измеряемой цепи.

  Прибор откалиброван как в режиме Амперметра, так и в режиме вольтметра, но калибровку можно производить неограниченное количество раз. Инструкция по калибровке в комплекте.

 Характеристики:
  • Диапазон измеряемых напряжений: 4...40 В (разрешение 0,1 Вольта);
  • Диапазон измеряемых токов: 0...10 А (разрешение 0,1 Ампера);
  • Дисплей: ЖК;
  • Размеры дисплея: 46×17 мм;
  • Исполнение: Встраиваемый (т.е. без корпуса);
  • Крепление: 4 отверстия в углах печатной платы ∅ 3 мм;
  • Питание устройства: От измеряемого напряжения;
  • Длина проводов: 148/176 мм;
  • Размеры устройства: 68×32×7 мм;
  • Масса: ~30 г.

 Комплект поставки:
  • Ампер-вольтметр;
  • Инструкция по калибровке.
