Представляет собой 2-х канальный цифровой переменный резистор 10 кОм (AD8402, 255 шагов регулировки), перестраиваемый с помощью валкодера или ИК-пульта.
Технические характеристики:
Напряжение питания, В - +7…20
Ток потребления не более, мА - 75
Количество регулируемых каналов - 2
Возможность дополнительных настроек - есть
Размеры печатной платы, мм - 45х92
Конструкция

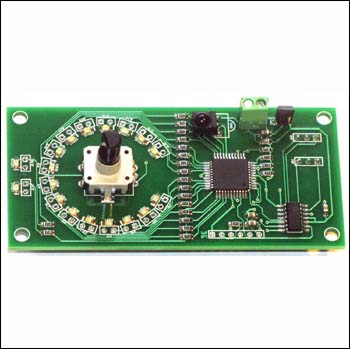

Конструктивно устройство выполнено на двусторонней печатной плате из фольгированного стеклотекстолита размером 45x92 мм. Разъём JP1 предназначен для подключения питания, (квадратный вывод - земля), JA1-JA2 - для подключения регулируемого сигнала. Разъём JD1 предназначен для настроек режимов работы (описание далее).

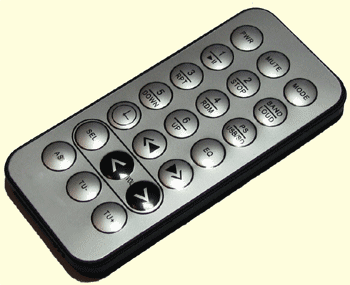

Пульт дистанционного управления входит в комплект
Описание работы
Устройство может работать в 2-х режимах:
I – два независимых канала
II – регулировка громкости и баланса.
Регулировка параметров осуществляется с помощью вращения и нажатия кнопки валкодера или с помощью пульта. Регулируемые параметры отображается на светодиодах LED1…LED18.
Дополнительные настройки производятся с помощью замыкания соответствующих выводов разъёма JD1 (первый вывод - квадратный):
• - 1-3 – сброс всех настроек (значения по умолчанию) и изменения режима работы I / II.
• - 3-6 – режим переопределения кнопок пульта, ожидает последовательного нажатия:
• - выбора канала, уменьшения и увеличения громкости, MUTE (режим I)
• - уменьшения и увеличения громкости, баланс влево, вправо, MUTE (режима II)
• - 1-4 / 1-5 – уменьшение чувствительности валкодера и пульта соответственно
• - 4-6 / 5-6 – увеличение чувствительности валкодера и пульта соответственно
Все установленные параметры сохраняются в энергонезависимой памяти устройства.
Мультимедиа KIT MP1231. Описание в формате PDF|
